皮帶輸送機的結構
皮帶輸送機的輸送帶根據摩擦傳動原理而運動，適用于輸送堆積密度小于1.67/噸/立方米，易于掏取的粉狀、粒狀、小塊狀的低磨琢性物料及袋裝物料，如煤、碎石、砂、水泥、化肥、糧食等。皮帶輸送機由輸送帶、托輥、滾筒及制動、驅動、改向、張緊、裝載、卸載、清掃等裝置組成。帶式輸送機是通用的輸送機。帶式輸送機可以完成物料的水平，傾斜和垂直輸送，也可以進行長距離輸送。根據行業和工作條件，客戶可以選擇適合自己需求的皮帶輸送機。由于輸送距離長，輸送量大，連續運輸，操作簡單，易于自動化和集中管理，帶式輸送機已成為礦山運輸設備必不可少的產品。

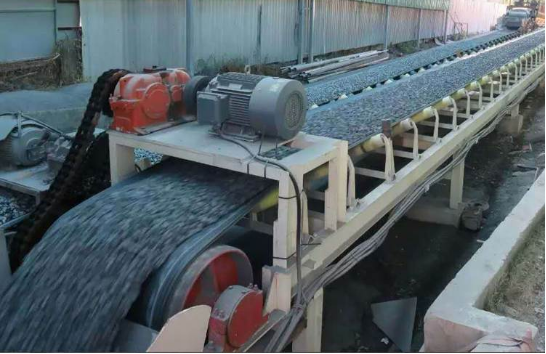

皮帶輸送機的組成主要由以下部分組成：
1.輸送帶：輸送帶中的牽引和承載。 可根據工況選擇高溫輸送帶，波紋肋輸送帶等。
2.驅動：它是輸送機的動力部分。
3.傳動鼓：它是動力傳動的主要部件，傳送帶由傳動帶與傳動鼓之間的摩擦力運行。
4.重定向鼓：用于改變傳送帶的運行方向。 重定向輥用于輸送帶的下表面。
5.壓輪：用于改變傳送帶的運行方向。 壓緊輥用于傳送帶的上表面。
6.滾輪：滾輪用于支撐傳送帶和皮帶上的材料，使其穩定運行。
7.托輥：托輥用于支撐凸弧框架上傳送帶的下分支，凸弧框架支撐在傳送帶兩側的空氣側。
8.垂直滾輪：垂直滾輪用于限制傳送帶的偏差，安裝在上下過渡框架上。 每個過濾器部分有4個機架，每側有兩個。
9.打輪清理裝置：用于敲擊傳送帶背面，以抖落粘在傳送帶上的物料。
10.張緊裝置：其功能是：(1)使傳送帶有足夠的張力，確保傳送帶和傳動輥之間沒有滑動。 (2)限制輸送帶在支架之間的下垂，使輸送機正常運行。
11.機架，頭部漏斗，頭部護罩，導向槽，中間框架，中間框架支腿等：輸送機中的支撐，灰塵和導向裝置。
1、輸送帶。常用的有橡膠帶和塑料帶兩種。橡膠帶適用于工作環境溫度-15-40℃。物料溫度不超過50℃。向上輸送散粒料的傾角12°-24°。對于大傾角輸送可用花紋橡膠帶。塑料帶具有耐油、酸、堿等優點，但對于氣候的適應性差，易打滑和老化。帶寬是帶式輸送機的主要技術參數。
2、托輥。分單滾筒、雙滾筒和多滾筒等。有槽形托輥、平形托輥、調心托輥、緩沖托輥。槽形托輥支承承載分支，用以輸送散粒物料；調心托輥用以調整帶的橫向位置，避免跑偏；緩沖托輥裝在受料處，以減小物料對帶的沖擊。
3、滾筒。分驅動滾筒和改向滾筒。驅動滾筒是傳遞動力的主要部件，分單滾筒、雙滾筒和多滾筒等。
4、張緊裝置。它的作用是使輸送帶達到必要的張力，以免在驅動滾筒上打滑，并使輸送帶在托輥間的撓度保證在規定范圍內。
以上是皮帶輸送機的結構及其重要裝置，每個部件將根據不同的工作條件進行調整。
皮帶輸送機具有以下特點：結構簡單，維護方便，能耗低，使用成本低：
1.帶式輸送機可以輸送各種各樣的物料，可以輸送各種散裝物料，也可以輸送各種輕量產品，例如紙箱和包裝袋。 它也可以用于大型收銀處的貨物運輸。 廣泛。
2.皮帶輸送機具有多種結構形式，例如槽式皮帶輸送機，平皮帶輸送機，爬山皮帶輸送機等。該皮帶輸送機還可以配備推板，側擋板和裙板等附件，可以分別滿足 工藝要求。
3.帶式輸送機的輸送機是穩定的，物料與輸送帶之間沒有相對運動，可以避免損壞被輸送物。
4.與其他輸送機相比，噪音小，皮帶輸送機適用于工作環境相對安靜的場合。
